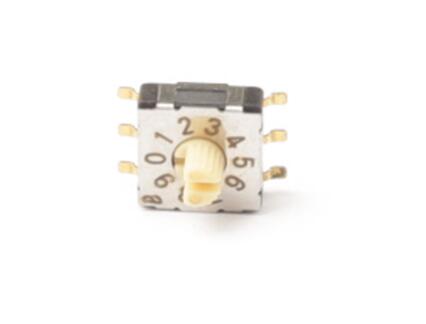

编码开关的功能是通过编码器实现的，那么编码器是如何实现信号输出的呢?我们一起来了解下吧。



信号输出有正弦波（电流或电压），方波(TTL、HTL)，集电极开路(PNP、NPN)，推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

如单相联接，用于单方向计数，单方向测速。

A.B两相联接，用于正反向计数、判断正反向和测速。

A、B、Z三相联接，用于带参考位修正的位置测量。

A、A-,B、B-,Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0,衰减最小，抗干扰最佳，可传输较远的距离。

对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。

对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。





因此编码开关的编码器就是这样实现信号输出的。
